Armatur Tacho 60 kmh und Drehzahlmesser für 12 Volt mit CDI

63,50

4 vorrätig

Artikelnummer: 10359 Kategorien: ,

Beschreibung

Tachoeinheit mit Drehzahlmesser. Passend mit mechanischer Welle für den Tachoantrieb der CB – CY – XL
Der Drehzahlmesser ist elektronisch und ist optional nur bei einer elektronischen Zündung verwendbar. Dieser wird an das CDI – Pick-Up Signal angeschlossen. Drehzahlmesseranzeige nicht für Kontaktzündung geeigenet.

Geliefert wird:

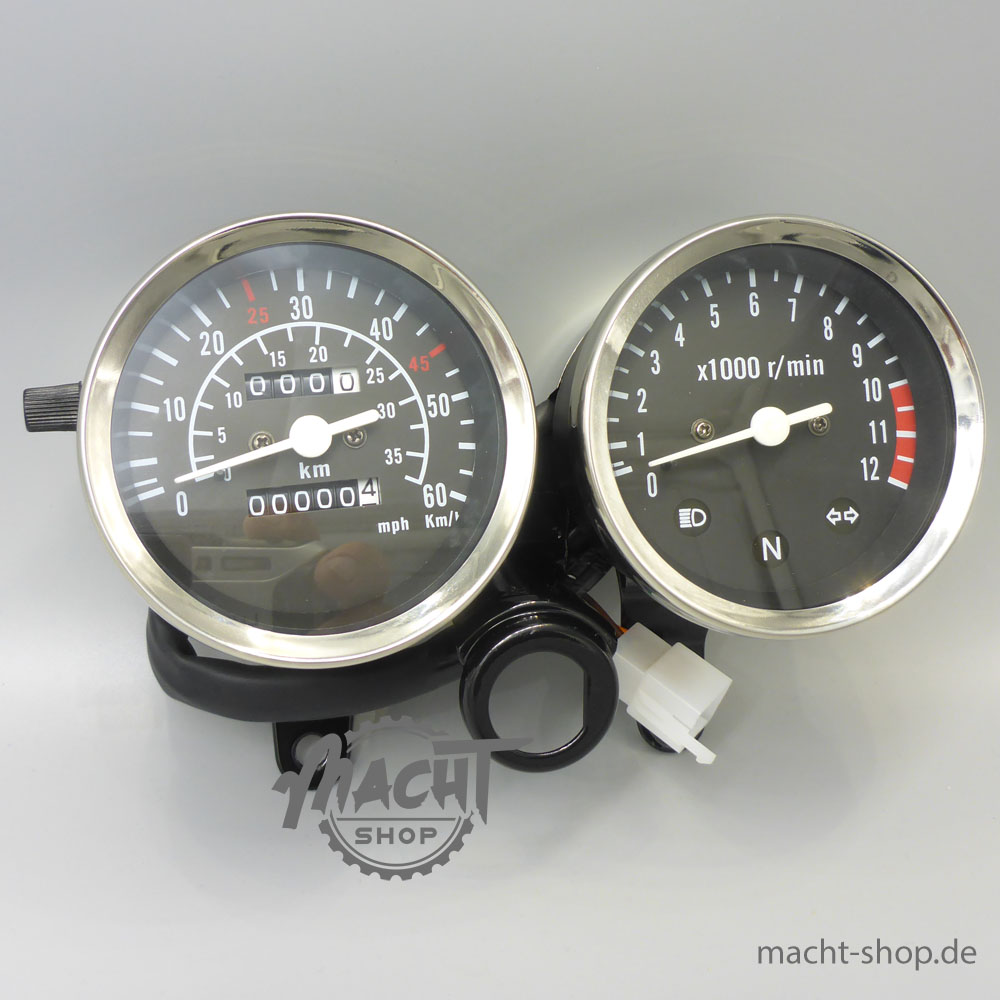

  1. Tachoeinheit bis 60 kmh und mit Tageskilometeranzeige, Durchmesser ca. 95mm. K-Wert 1.4
  2. Drehzahlmesser elektronisch, bis 12.000 Upm, Durchmesser ca. 95mm
  3. Kontrollanzeige: Leerlauf, Blinker, Licht in der Drehzahlmessereinheit

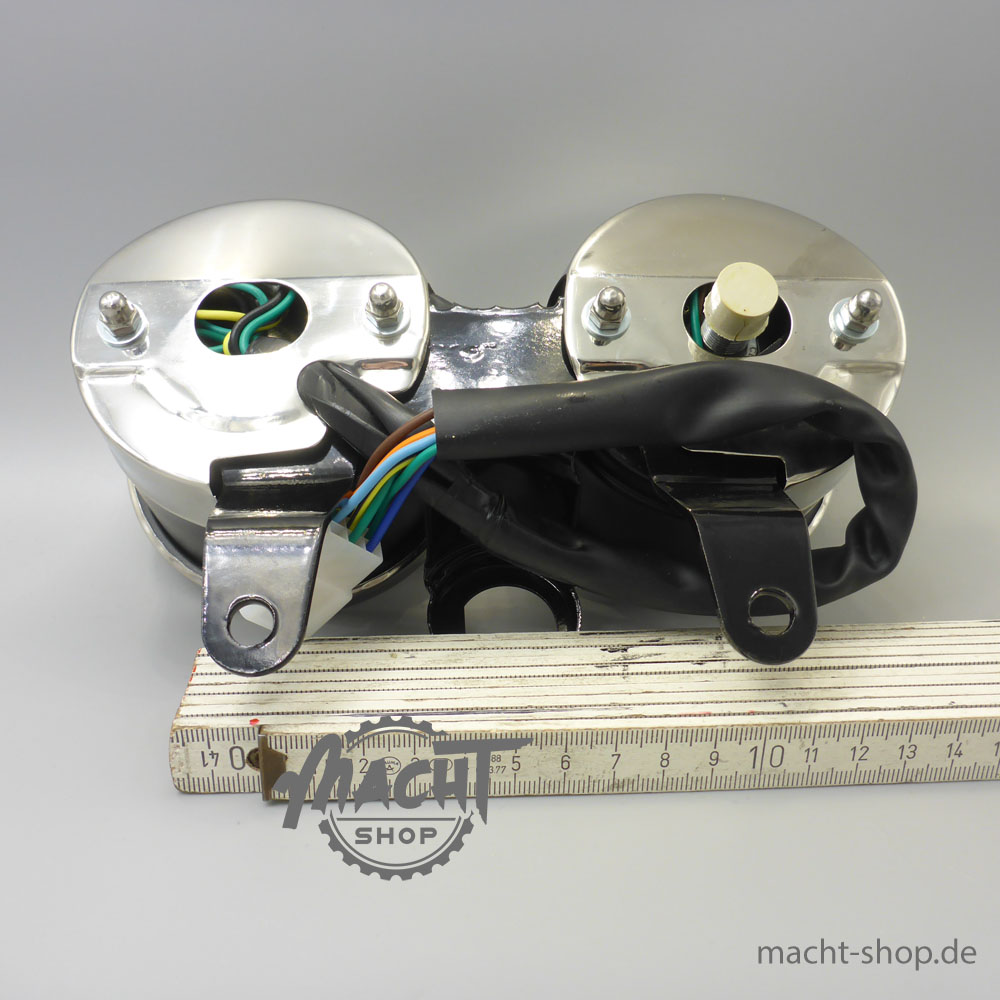

  4. Armaturenhalter mit 2 Befestigungsbohrungen, Abstand ca. 10 cm

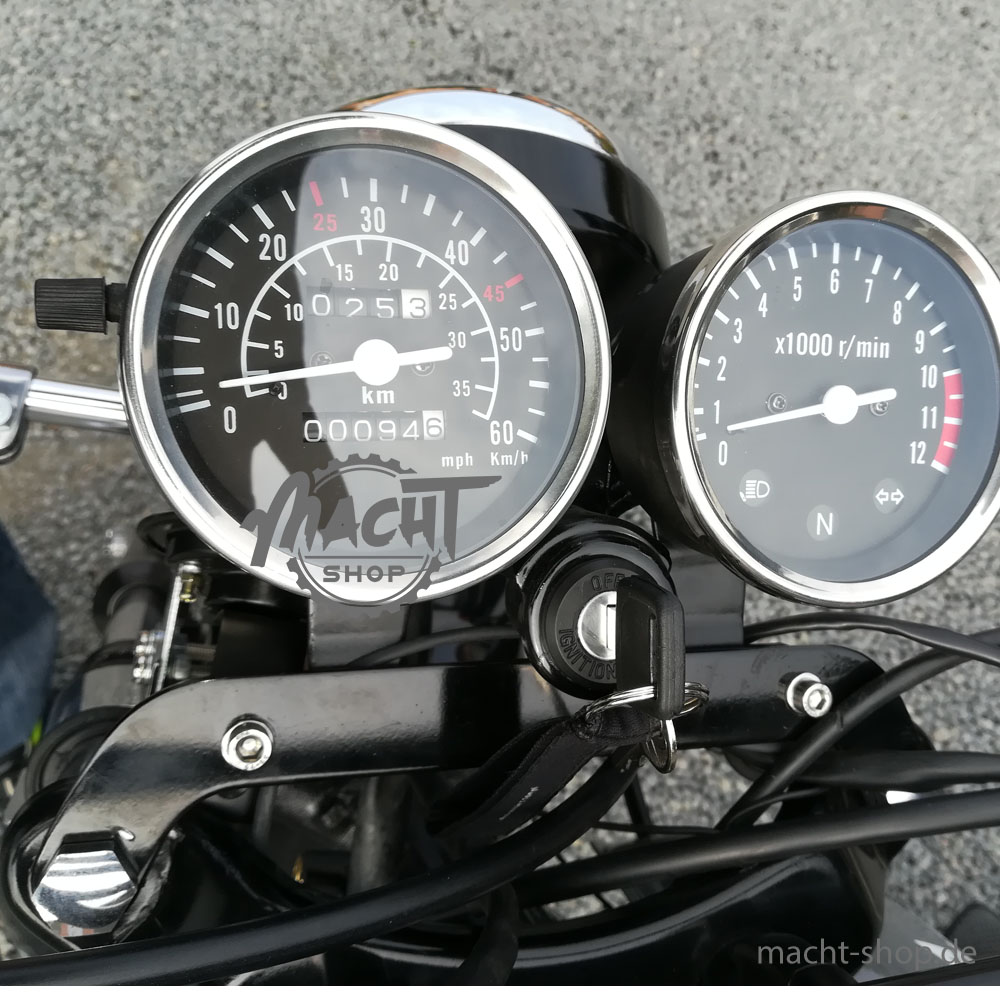

  5. Zündschlosshalter. Hier muss die Bohrung etwas vergrößert werden damit das originale Zündschloss passt

Kabelbelegung:

  • Dunkelblau – Licht/Fernlicht
  • Hellblau – Blinker L
  • Orange – Blinker R
  • Braun – Tacho und DZM Beleuchtung
  • Grün/Rot – Leerlaufanzeige
  • Gelb/Schwarz – Pickupsignal aus der Lichtmaschine/Stator für den DZM
  • Grün – Masse
  • Schwarz – geschaltetes Plus vom Zündschloss

Hinweis:

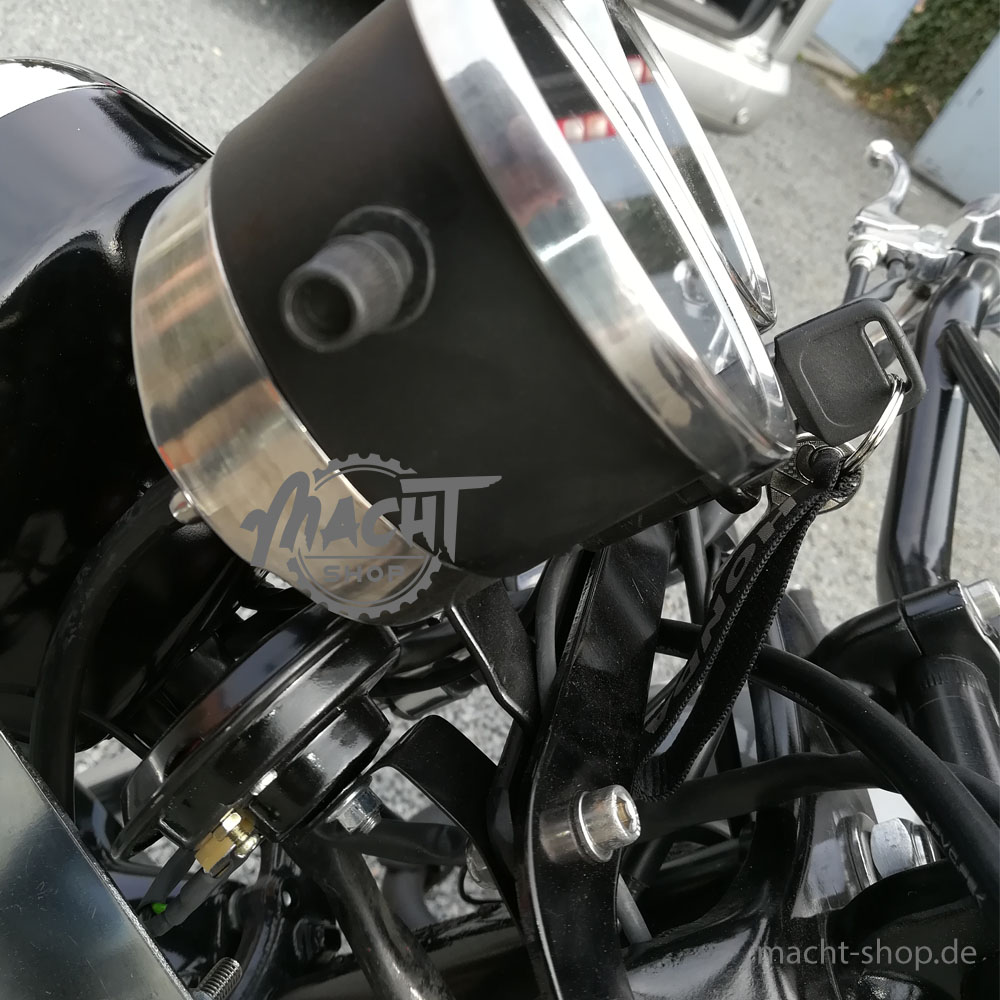

  • Der Tacho kann an der CY bzw. XL einzeln verbaut werden, jedoch sind die unteren Befestigungsaufnahmen waagrecht und man muss sich einen kleinen Adapter fertigen (Blechstreifen mit 2 Bohrungen)
  • Anpassung/Umbauarbeiten des Kabelbaumes zwingend nötig!
  • Zündschlossaufnahme muss etwas vergrößert werden

Zusätzliche Information

Gewicht 1 kg
